電磁流量計的主要結構組成
發布者：米科電磁流量計 發布時間：2019-05-10

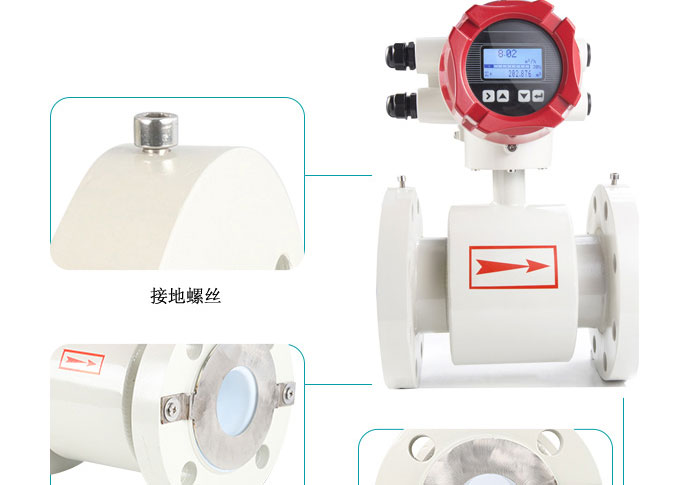

電磁流量計主要由傳感器和轉化器兩大部分組成，其中傳感器包含法蘭、面料、電機、丈量管、勵磁線圈、外殼等部分；轉化器包含內部電路板和外殼等部分。
1、轉換器:為傳感器提供穩定的勵磁電流，一起把傳感器感應的電動勢放大,轉換成標準的電信號或頻率信號,用于流量的顯示、操控與調節。
2、法蘭：用于與工藝管道相連接。
3、面料：在電磁流量計丈量管內側及法蘭密封面上的一層完整的電絕緣耐蝕材料，避免流量信號被短路。
4、電極：在與磁力線筆直的丈量管管壁上裝有一對電極，檢出流量信號，電極材料可根據被測介質腐蝕性能選用。另有接地電極，用于流量信號丈量的接地和抗干擾。
5、丈量管：丈量管內流過被測介質。丈量管由不導磁的不銹鋼和法蘭焊接而成，內襯絕緣面料。
6、勵磁線圈：丈量管外側上、下各裝有一組線圈，發生工作磁場。
7、外殼：既起維護電磁流量計作用又起密封作用。
