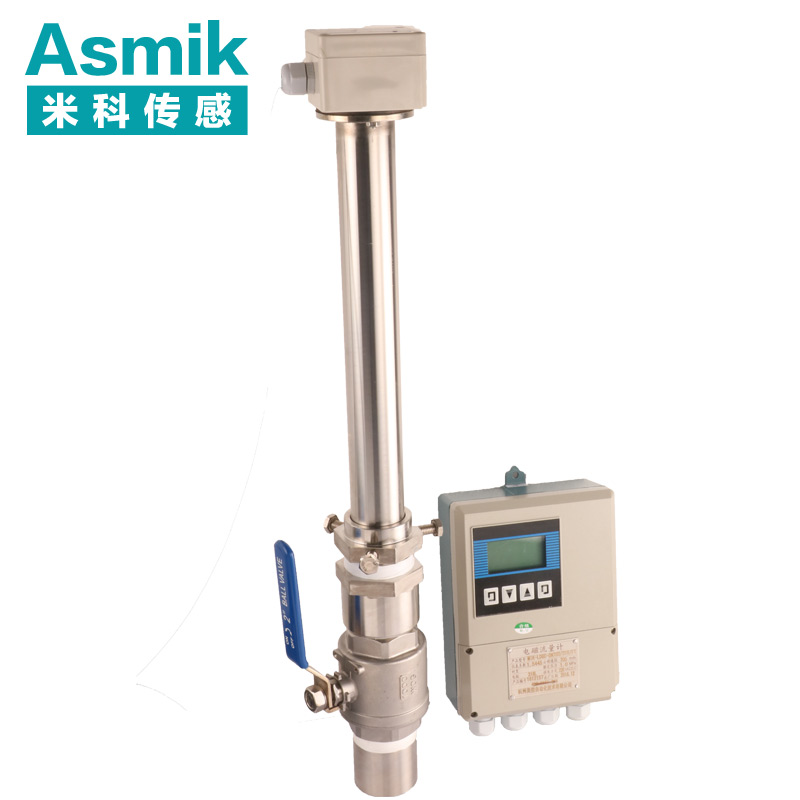

插入式電磁流量計的安裝條件
發布者：米科電磁流量計 發布時間：2019-04-25
插入式電磁流量計在工業、農業、水利、環保污水監測、城市供水等各個部門用來測量各種導電液體的流量和總量。相比管道式的流量計而言，插入式的電磁流量計的測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。
一、插入式電磁流量計安裝環境的選擇
1、安裝環境應便于安裝和維護。
2、應盡量遠離具有強酚水場的設備，如大電機、大變壓器等。
3、安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
二、插入式電磁流量計安裝位置的選擇
1、 被側管道直徑或周長容易測量，并且橢圓度應較小。
2、測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。
3、應避免測量部位出現負壓。
4、選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
5、安裝位置必須保證管道內始終充滿被測流體。
三、插入式電磁流量計直管段要求
插入式電磁流量傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D。D為被測管道通徑。
四、流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
五、安裝底座的焊接
焊接的技術要求如下：
1、采用不銹鋼焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6Mpa壓力無滲漏現象。
2、被測管道開孔尺寸與安裝底座的通孔外徑一致
3、安裝底座63管子的軸線與被測管道的軸線相互垂直。
